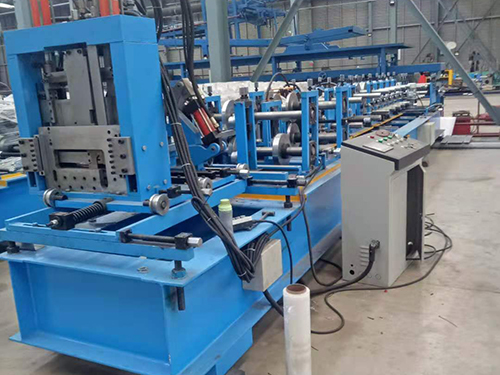

全自动CZ一体机

一、全自动CZ一体机成型主机

1、进料：导向轴+导向轮

2、整平：上三下四+两道引送，全实心轴调质热处理并抛光电镀

3、主成型：18组成型（其中一道为腰高成型87-95度任意调辊组）配有13组CZ互换模块，在触摸屏上设定所需的规格可实现自动调换规格大小。

4、压筋：一字直筋

5、校直：十辊CZ两轴向校直+四辊两轴向校直，共两个校直单元

6、引送：配传动，上下轴齿轮驱动。

7、冲孔：成型后冲单孔+冲双孔，配圆孔14mm和16mm和椭圆孔26*16mm和26*14mm.

8、剪切：成型后无极剪切系统，剪切无需换刀，随机80-200的刀片，另配200-300刀片一片。

二、控制系统

1、主控柜：1台

2、换型方式：（PLC）换型，（四个换型电机：0.75*4KW）

3、换型配电箱：1个（安装在机器中部）

4、外接控制器：1个（可方便在生产过程，调试过程中点动控制前进，后退）。

5、主配件产地：PLC（日本欧姆龙），触摸屏（信捷），继电器（日本欧姆龙），接近开关（韩国奥托尼克斯），长度编码器（日本欧姆龙）

三、液压系统

1、液压马达：外五星活塞连杆式

2、液压站：液压站功率22KW,油箱容积500升

四、放料机

1、载重：5吨

2、撑紧方式：手摇四连杆中心向外撑紧。

3、刹车：主轴双抱紧

五、托料台

1、托料长度：3米，2件

2、托料方式：架体为槽钢与角钢焊接，面上装辊筒

六、随附配件及条件

七、工具：一套
